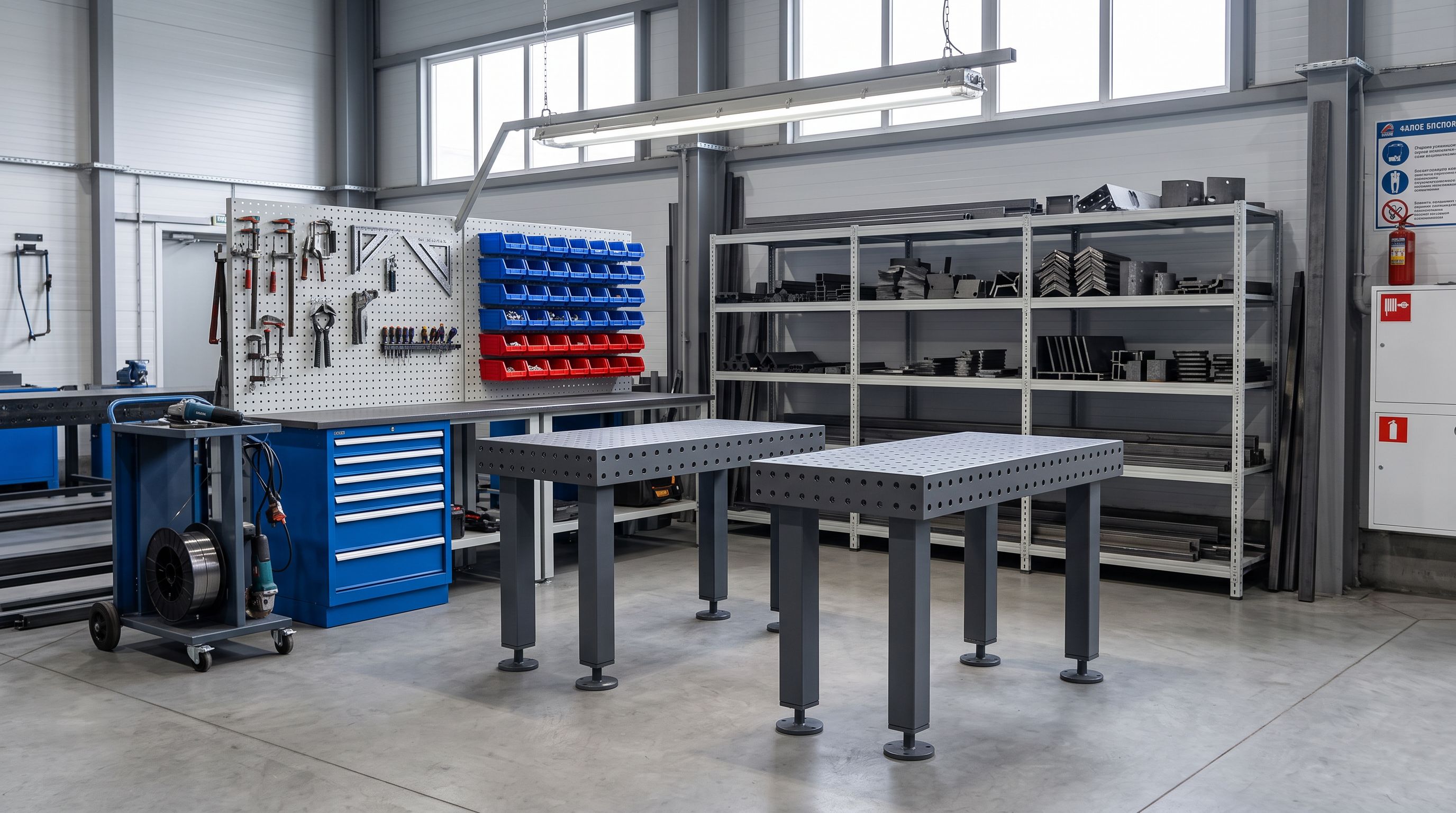

Столы сборочно-сварочные: как выбрать под задачи производства
Сборочно-сварочный стол - это не просто рабочая поверхность. Это базовый инструмент точности: от того, насколько правильно выбрана плита, зависит геометрия каждой металлоконструкции, которая с неё выйдет. Ошибка на этапе выбора стола обходится дорого - переделка сваренного узла занимает в разы больше времени, чем первичная сборка.
Ниже - разбор ключевых параметров, на которые смотрят технологи и мастера участков при выборе оборудования.
Для каких задач нужен сборочно-сварочный стол
Сборочно-сварочный стол решает одну главную задачу: зафиксировать детали в заданном положении перед сваркой и удержать их в нём до завершения прихватки или полного шва.
Без жёсткой фиксации детали смещаются от теплового расширения металла, и узел уходит из допуска. На обычном верстаке или настиле это сложно контролировать. Стол с системой отверстий под зажимы и упоры решает эту проблему конструктивно.
Типичные задачи, под которые берут такие столы:
- сборка рам, ферм, решёток и корпусных конструкций из металлопроката
- прихватка и сварка деталей с требованиями к плоскостности и угловым допускам
- повторяемая сборка однотипных изделий с использованием приспособлений и шаблонов
- работа с деталями, которые нельзя зажать в обычных тисках из-за габаритов или формы
Чем выше требования к точности изделия, тем важнее характеристики стола. Для единичных прихваток «на глаз» достаточно любой ровной поверхности. Для серийного производства с допусками в десятые доли миллиметра нужен стол с паспортными данными по плоскостности и проверенной системой позиционирования.
Что смотреть в первую очередь: плита
Рабочая плита - главный элемент стола. Все остальные характеристики вторичны, если плита не соответствует задаче.
Материал и толщина плиты
Плиты для сборочно-сварочных столов делают из стали. Толщина влияет на жёсткость, сопротивление деформации под нагрузкой и способность плиты не «вести» от термоударов при многоточечной сварке.
Уточняйте у поставщика: из какого проката изготовлена плита, какова её номинальная толщина и есть ли данные по термообработке. Плита без термостабилизации может постепенно терять плоскостность в условиях интенсивной сварки.
Класс плоскостности
Плоскостность - это отклонение рабочей поверхности от идеальной плоскости. Измеряется в миллиметрах на метр или на всю длину плиты.
Для большинства производственных задач достаточно одного класса точности, для инструментальных и контрольных работ нужен более жёсткий допуск. Запрашивайте паспорт или протокол измерений плоскостности - добросовестный производитель предоставляет эти данные.
Система отверстий: шаг и диаметр
Отверстия в плите - это посадочные места для зажимов, упоров, прижимов и шаблонов. Два параметра определяют совместимость с вашим парком приспособлений:
- диаметр отверстия - должен совпадать с хвостовиком ваших зажимов
- шаг отверстий - расстояние между центрами; влияет на гибкость позиционирования
Если у вас уже есть приспособления под конкретный диаметр и шаг, новый стол должен совпадать с этими параметрами. Несовместимость системы отверстий - одна из самых частых причин, по которой купленный стол не интегрируется в существующий технологический процесс.
В линейке столы сборочно-сварочные Невилон представлены модели серии SRK с диаметром отверстий 16 мм - это один из распространённых стандартов для промышленных приспособлений.
Как конструкция стола влияет на работу
Плита - это только рабочая зона. Под ней - каркас, от которого зависит устойчивость, долговечность и удобство эксплуатации.
Каркас с рёбрами жёсткости
Сварочный стол работает в условиях вибрации, ударных нагрузок и неравномерного теплового воздействия. Каркас без рёбер жёсткости со временем начинает «гулять», что сказывается на плоскостности плиты.
Ребра жёсткости в конструкции каркаса - не опция, а базовое требование для производственного применения. Уточняйте их расположение и сечение несущих элементов.
Регулируемые опоры
Пол в цехе редко бывает идеально ровным. Регулируемые опоры позволяют выставить стол в горизонт без подкладок и позволяют компенсировать перепад высот покрытия. Это напрямую влияет на плоскостность рабочей поверхности в реальных условиях эксплуатации.
Предельная нагрузка
Каждый стол рассчитан на определённую распределённую нагрузку на плиту. Превышение ведёт к прогибу плиты и потере точности, а в критических случаях - к деформации каркаса.
Уточняйте допустимую нагрузку у производителя и сопоставляйте с реальным весом деталей, которые будут лежать на столе. Если работаете с тяжёлыми заготовками, этот параметр нельзя игнорировать.
Как размеры стола соотносятся с задачей
Серия SRK у Невилон охватывает несколько типоразмеров - от компактных до крупных рабочих поверхностей. В обозначении модели зашиты габариты: например, SRK D16.10.10-K означает диаметр отверстий 16 мм и размеры плиты 1000х1000 мм, SRK D16.24.12-K - 2400х1200 мм.
Выбор размера определяется двумя вещами:
- 1. Максимальным габаритом собираемых изделий - стол должен давать запас по периметру для установки зажимов и удобного доступа к швам.
- 2. Площадью участка - стол не должен блокировать проходы и зоны обслуживания.
Если в производстве есть изделия разных размеров, смотрите на возможность расширения модулями. Некоторые конструкции позволяют состыковать несколько столов в единую рабочую поверхность - это удобнее, чем покупать один большой стол «с запасом».
Аксессуары и совместимость приспособлений
Сборочно-сварочный стол без приспособлений - это просто ровная поверхность. Реальная ценность раскрывается через систему зажимов, упоров, угловых фиксаторов и шаблонов.
Перед покупкой стола выясните:
- есть ли у поставщика собственный парк аксессуаров под эту систему отверстий
- совместимы ли сторонние приспособления с диаметром и шагом отверстий стола
- можно ли докупить элементы системы позже, по мере роста номенклатуры изделий
Если вы переходите с другого стола или расширяете участок, несовместимость приспособлений потребует либо замены всего парка зажимов, либо изготовления переходников. Это незапланированные затраты, которые можно избежать на этапе выбора.
Что уточнять у поставщика перед заказом
Вопросы, которые стоит задать производителю до подписания спецификации:
- Какова паспортная плоскостность плиты и есть ли протокол измерений?
- Из какого материала изготовлена плита, какова её толщина и проходила ли она термообработку?
- Какова допустимая распределённая нагрузка на плиту?
- Совместим ли диаметр и шаг отверстий с вашими текущими приспособлениями?
- Возможна ли стыковка нескольких столов в единую поверхность?
- Каков срок гарантии и что в неё входит?
- Какой срок поставки и возможна ли доставка в регион?
Чёткие ответы на эти вопросы позволяют сравнить предложения разных производителей не по внешнему виду, а по реальным параметрам.
Когда стандартный размер не подходит
Серийные модели закрывают большинство задач. Но бывают ситуации, когда стандартный типоразмер не вписывается в технологию: нестандартная конфигурация участка, специфические требования к высоте рабочей поверхности под рост операторов, особые требования к грузоподъёмности.
В таких случаях имеет смысл рассматривать производителей с собственным конструкторским бюро, которые могут адаптировать конструкцию под конкретное техническое задание. Это дольше и дороже серийной поставки, но исключает компромиссы в точности и эргономике.
Частые вопросы
Чем сборочно-сварочный стол отличается от обычного верстака?
Сборочно-сварочный стол имеет систему отверстий в плите под зажимы и упоры, что позволяет фиксировать детали в точном положении перед сваркой. Обычный верстак такой функциональности не имеет. Кроме того, плита сварочного стола рассчитана на термоудары и рассеивание тепла при сварке.
Как понять, какой размер стола нужен?
Ориентируйтесь на максимальный габарит изделий, которые будут собираться на столе, плюс запас по периметру для установки зажимов. Если изделия разные по размеру, смотрите на возможность стыковки нескольких столов или берите стол с запасом по площади.
Можно ли использовать свои приспособления с новым столом?
Только если диаметр и шаг отверстий совпадают. Перед покупкой уточните эти параметры у поставщика и сравните с хвостовиком ваших зажимов. Несовместимость - частая и дорогостоящая ошибка при смене оборудования.
Нужна ли термообработка плиты?
Для интенсивной сварки - желательна. Плита без термостабилизации может постепенно терять плоскостность под воздействием термоударов. Если стол используется для редких прихваток, это менее критично.
Что входит в гарантию на сварочный стол?
Уточняйте у конкретного производителя. Как правило, гарантия распространяется на дефекты материала и сборки, но не покрывает износ от абразивного воздействия и механических повреждений. Невилон предоставляет гарантию 5 лет на свою продукцию.
