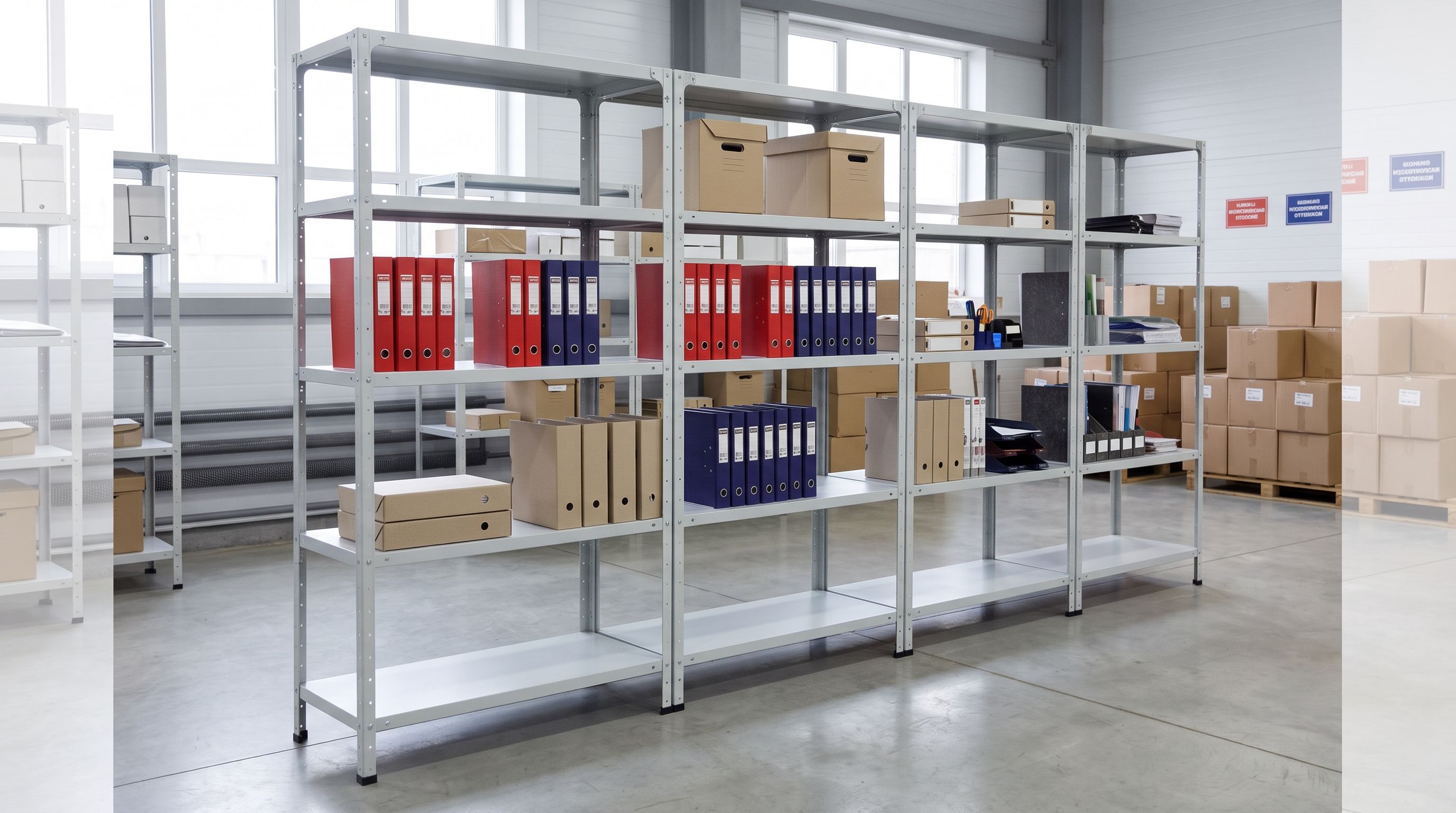

Сборные металлические стеллажи: модульные системы под любую задачу

Сборный металлический стеллаж - это не просто полка на складе. Это модульная несущая система, которую собирают без сварки прямо на объекте, перекомпоновывают под изменившиеся нагрузки и при необходимости разбирают и перевозят на другую площадку. Именно эта гибкость делает сборные конструкции основным выбором для складов, производственных цехов, архивов и офисных помещений.

Как устроен сборный стеллаж: модульная логика

Базовый принцип один для всех вариантов: вертикальные стойки с перфорацией, горизонтальные балки или кронштейны, которые фиксируются в отверстиях стоек болтами или зацепами, и настил - полка, решётка или сплошной лист.

Высота яруса меняется без инструмента: вытащил балку из одного ряда отверстий, переставил в другой. Шаг перестановки зависит от шага перфорации стойки - обычно кратен 50 мм. Это позволяет подстроить глубину яруса под фактический габарит хранимого товара, не заказывая новые детали.

Количество ярусов определяет высота стойки и допустимая нагрузка на стойку. При необходимости секции наращивают по высоте с помощью соединительных элементов или заменяют стойки на более длинные.

Склад vs производство vs архив vs офис: что меняется в конструкции

Внешне сборные стеллажи разных назначений похожи. Но конструктивные решения расходятся уже на уровне профиля стойки и типа настила.

Склад временного хранения и распределительный центр. Здесь главное - ярусная нагрузка и скорость комплектации. Стойки из холоднокатаной стали с широкой перфорацией, балки с зацепным соединением без болтов - это позволяет перестраивать ярусы за минуты. Настил - стальной лист или решётка, под паллеты или коробки. Нагрузка на ярус и нагрузка на секцию - ключевые параметры при заказе: их считают исходя из фактического веса и габаритов единицы хранения, а не «на глаз».

Производство: слесарные и сварочные цеха, пищевые предприятия, электроника. На производстве к стеллажу добавляются требования по химической стойкости покрытия и удобству доступа. В пищевых цехах применяют оцинкованные конструкции - горячая или холодная оцинковка устойчивее к влаге и моющим средствам, чем порошковое покрытие. В цехах по производству электроники важна антистатическая защита полок. Для сварочных участков выбирают конструкции без пластиковых вставок и с покрытием, устойчивым к брызгам металла.

Архив. Здесь нагрузки ниже, зато критичны габариты прохода и плотность хранения. По ГОСТ Р 56356-2015 к архивным металлическим стеллажам предъявляются требования по устойчивости и точности исполнения. Глубина полки подбирается под формат документов: папки А4 требуют одной глубины, чертежи и папки А3 - другой. Для архивов ограниченного доступа и архивохранилищ применяют передвижные системы на рельсах - они увеличивают ёмкость помещения без расширения площади. Приказ Росархива №77 от 31.07.2023 регламентирует расстояния между стеллажами, высоту нижней полки от пола и условия размещения документов - эти параметры закладываются в проект на этапе чертежа.

Офис и АХО. В офисных помещениях сборные стеллажи чаще используют в подсобных зонах, серверных и комнатах хранения. Здесь важны эстетика и небольшая нагрузка - порошковое покрытие в корпоративном цвете, закрытые боковины, возможность установки дверей. Для сейфов и металлических шкафов рядом со стеллажами - отдельные требования по анкеровке к стене или полу.

Типы профилей и крепёжных систем: что важно на практике

Рынок предлагает несколько типов профилей для стоек. Угловой перфорированный профиль - самый распространённый, подходит для лёгких и средних нагрузок. Более мощные конструкции используют С-образный или коробчатый профиль с усиленными рёбрами жёсткости.

Тип соединения балки со стойкой напрямую влияет на скорость монтажа и демонтажа:

• Зацепное (безболтовое) соединение - балка фиксируется зацепами в пазах стойки. Быстро, без инструмента, но требует точности изготовления деталей.
• Болтовое соединение - надёжнее при высоких динамических нагрузках, например при работе с погрузчиком.
• Комбинированное - зацеп плюс дополнительный болт-предохранитель от случайного выбивания балки.

Для высоких стеллажей (от 3 м и выше) обязательна анкеровка к стене или полу и установка поперечных раскосов. Без этого система теряет устойчивость при боковом воздействии - особенно критично в зонах работы погрузочной техники.

Нагрузки: типичная ошибка при заказе

Чаще всего ошибаются именно здесь. Покупатель указывает «нагрузку на полку» по весу одной коробки, а не суммарную нагрузку на ярус при полном заполнении. В итоге реальная нагрузка на балку оказывается в 3-5 раз выше расчётной.

Через несколько месяцев эксплуатации при такой ошибке начинается прогиб балки - сначала незначительный, потом нарастающий. Замена деформированных балок и перекладка товара обходятся в сумму, сопоставимую с изначальной стоимостью секции, плюс простой участка на 1-3 дня.

Правильный порядок: сначала считают вес единицы хранения, количество единиц на ярусе при полном заполнении, количество ярусов, и только потом подбирают балку и стойку с нужным запасом по нагрузке.

ГОСТ Р 55525-2017 устанавливает требования к сборно-разборным стеллажам, включая методы испытаний на нагрузку. Документ полезен как ориентир при проверке технической документации поставщика.

Монтаж на объекте: что ускоряет, что тормозит

Сборные стеллажи собирают без сварки - это их главное преимущество перед сварными конструкциями при развёртывании. Бригада из двух человек монтирует типовую секцию за 20-40 минут, в зависимости от высоты и типа соединений.

Что реально тормозит монтаж на практике:

• Неровный пол. Стойки с регулируемыми опорными пятками компенсируют перепад до 30-50 мм, но если перепад больше - нужна подготовка основания.
• Отсутствие разметки. Без предварительного плана расстановки монтажники теряют время на переборку уже собранных секций.
• Несоответствие деталей. Если балки и стойки от разных партий или производителей - зазоры в соединениях, люфт, нестабильность всей системы.

Комплектная поставка с единым производственным допуском на все детали - не маркетинговое преимущество, а техническое требование к системе.

Выбрать под задачу: [Стеллаж сборные](https://nevilon.ru/metallicheskie-stellazhi/sbornye/) в каталоге Невилон

Линейка охватывает все основные направления: складские секции под паллетное и коробочное хранение, архивные системы в том числе передвижные, конструкции для производственных участков с оцинкованным покрытием, офисные варианты с закрытыми боковинами. Для нестандартных помещений - расчёт от конструкторского бюро под конкретные габариты и нагрузки.

Частые вопросы

Можно ли докупить секции к уже установленным стеллажам?

Да, если новые детали совместимы по шагу перфорации и типу профиля с существующими. При заказе укажите производителя и серию установленных стеллажей - тогда новые секции встанут без переделки.

Какое покрытие выбрать: порошковое или оцинковка?

Порошковое покрытие подходит для сухих помещений с нормальной влажностью - склад, офис, архив. Оцинковка нужна там, где есть влага, химия или частая мойка: пищевые производства, овощехранилища, открытые площадки под навесом.

Нужна ли анкеровка для невысоких стеллажей?

Для стеллажей высотой до 2 м в помещении без погрузочной техники анкеровка часто не обязательна, если секции соединены между собой стяжками. Для систем от 2,5 м и выше, а также в зонах работы техники - анкеровка к стене или полу обязательна по условиям безопасности.

Сколько времени занимает монтаж?

Типовая секция (5 ярусов, высота 2-2,5 м) - 20-40 минут силами двух человек. Полное оснащение склада площадью 500-700 м² с разметкой и анкеровкой - от 2 до 5 рабочих дней в зависимости от конфигурации.

Как рассчитать нагрузку на ярус?

Умножьте вес одной единицы хранения на количество единиц, которые помещаются на полке при полном заполнении. Полученное число - это минимальная ярусная нагрузка, под которую подбирается балка. Добавьте запас 20-30% на неравномерность загрузки.

Источники

• ГОСТ Р 55525-2017 Складское оборудование. Стеллажи сборно-разборные, 2017 - требования к конструкции и методы испытаний на нагрузку.
• ГОСТ Р 56356-2015 Стеллажи металлические для архивов, 2015 - нормативные требования к архивным металлическим стеллажам: устойчивость, точность исполнения.
• Приказ Росархива №77 от 31.07.2023 - нормы размещения стеллажей в архивных помещениях: расстояния между рядами, высота нижней полки от пола.
