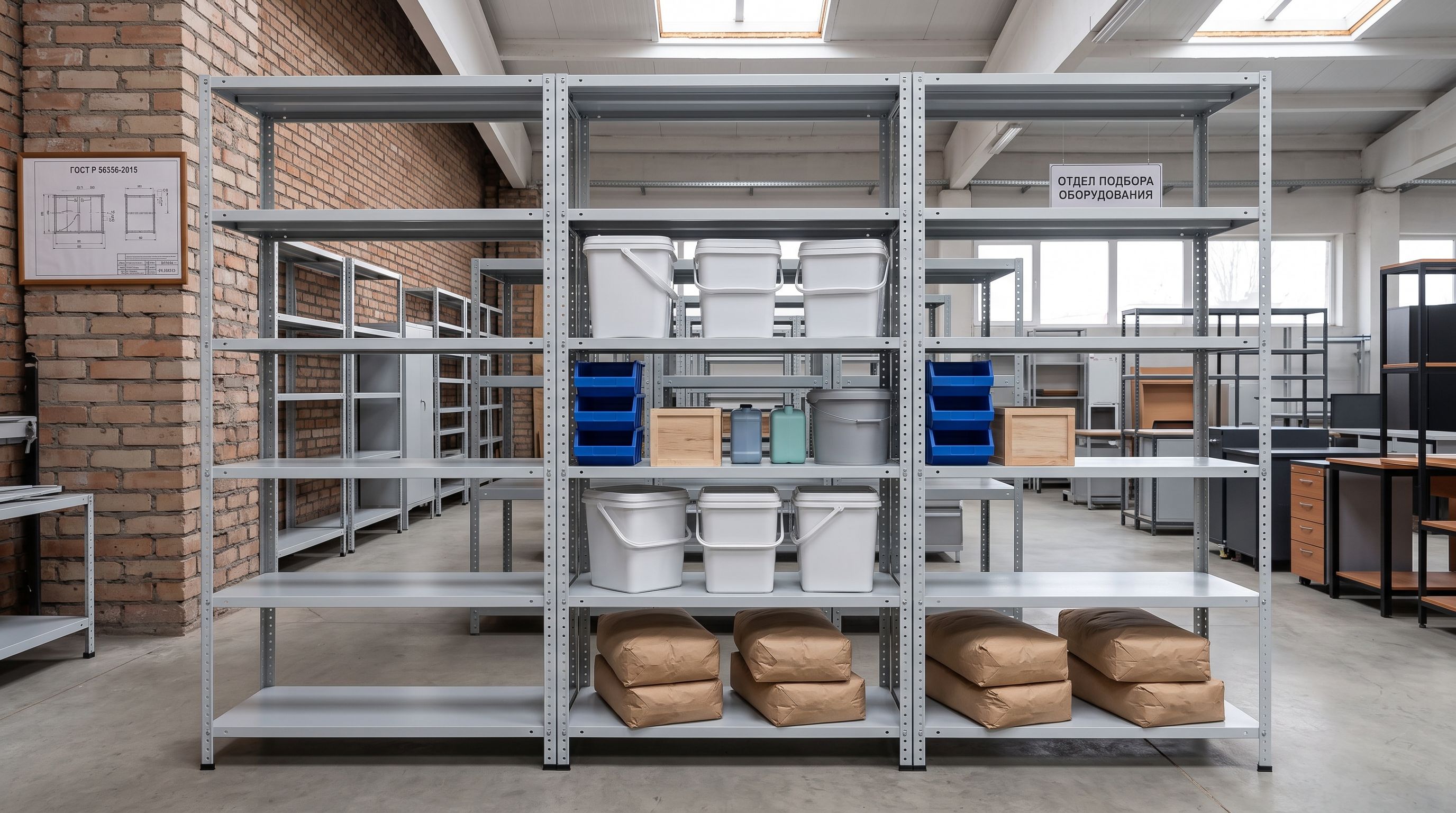

Прямые стеллажи: как выбрать конструкцию и рассчитать нагрузку

Прямой стеллаж - это конструкция с вертикальными стойками, расположенными строго по одной оси без изгибов и поворотов секций. Звучит как само собой разумеющееся, но именно эта геометрия определяет, как распределяется нагрузка, как считается грузоподъёмность и в каких пространствах такой стеллаж работает эффективно.

На практике «прямой» означает не только форму, но и логику нагружения: вся вертикальная нагрузка с полок передаётся на опорные стойки без эксцентриситета, и колонна работает в чистом сжатии. Это принципиально отличает прямую конструкцию от криволинейных и угловых систем, где нагрузка частично уходит в изгиб стойки.

Прямые vs криволинейные: в чём разница на деле

Криволинейные системы - это стеллажи с радиусными секциями, угловыми переходами или ломаными пролётами. Их применяют в торговых пространствах с нестандартной планировкой, в круглых архивохранилищах или там, где нужно огибать колонны зала.

Прямые системы выигрывают в трёх ситуациях:

• Стандартные прямоугольные помещения - ряды стеллажей выставляются параллельно без потерь по площади.
• Высокая удельная нагрузка - прямая стойка в сжатии несёт больше, чем аналогичная по сечению изогнутая.
• Простая анкеровка - крепление к бетонному полу выполняется вертикальными анкерными болтами без угловых адаптеров.

Криволинейные секции обоснованы только тогда, когда геометрия помещения это требует. В остальных случаях их выбор увеличивает стоимость и усложняет будущий демонтаж или перемонтаж при переезде.

Несущая колонна: как она работает и почему это важно при заказе

Вертикальная стойка прямого стеллажа - несущая колонна конструкции. Именно она принимает суммарную нагрузку всех ярусов и передаёт её на пол.

Колонна изготавливается из холоднокатаной стали методом роликовой гибки - получается перфорированный профиль с рядами отверстий для фиксации горизонтальных балок. Шаг перфорации задаёт дискретность регулировки высоты яруса: у большинства промышленных стеллажей он составляет 50 мм, у стеллажей для архивного хранения может быть 25 мм для точной подгонки под папки формата А4.

Что важно проверять при заказе:

• Толщина металла стойки - от неё зависит допустимая нагрузка на колонну в целом.
• Тип профиля - открытый или закрытый: закрытый профиль жёстче при боковых нагрузках.
• Наличие опорных пяток с регулировкой - критично при неровном поле.
• Способ соединения балки со стойкой - зацеп на кронштейн или болтовое крепление влияет на скорость перестановки ярусов.

Если в проекте планируется мезонинный ярус или размещение людей на площадке над стеллажом, нагрузка на колонну пересчитывается отдельно с учётом временной нагрузки от персонала.

Расчёт грузоподъёмности: что говорит ГОСТ Р 56356-2015

Для архивных металлических стеллажей расчёт нагрузок регулируется ГОСТ Р 56356-2015. Норматив задаёт понятие «нагрузка на полку» и «нагрузка на секцию», а также требования к испытаниям на прогиб.

Ключевой момент, который часто упускают при заказе: производитель указывает нагрузку на полку и нагрузку на секцию - это разные величины. Нагрузка на секцию включает суммарный вес всех полок плюс нагрузку на каждую из них. Если в паспорте стеллажа написано «нагрузка на полку 80 кг», это не значит, что секция из 5 полок выдержит 400 кг: у неё есть собственное ограничение по несущей способности стоек, которое может быть ниже арифметической суммы.

На практике это приводит к ошибкам при комплектации архивов. Например, картонные коробки с документами форматом А4 весят 8-12 кг каждая. На стандартную полку глубиной 400 мм помещается 10-12 коробок, то есть полка нагружается до 100-140 кг - уже выше типового паспортного значения «80 кг». Проектировщик, не пересчитавший фактическую нагрузку, получает стеллаж с постоянным превышением нормы.

Для стеллажей в архивах важен и другой параметр - прогиб горизонтальной балки. По требованиям норматива допустимый прогиб при нагрузке не должен превышать 1/200 длины пролёта. При пролёте 900 мм это 4,5 мм - граница, после которой полка визуально «провисает» и документы начинают сползать.

Прямые стеллажи на складе: когда фронтальная система лучше паллетного набивного

На складах прямые стеллажи реализуются чаще всего как фронтальные паллетные системы - это ряды секций с прямыми пролётами, доступными с одной стороны погрузчиком.

Фронтальная схема подходит, когда ассортимент широкий и каждая паллета нужна в произвольном порядке. Набивной стеллаж (глубинный) выгоднее при хранении одного SKU большим объёмом - там за счёт глубины яруса плотность хранения выше, но доступ к каждому паллетоместу ограничен.

Прямой стеллаж в складском варианте проектируется под конкретный тип вилочного погрузчика: ширина рабочего прохода между рядами зависит от радиуса разворота техники. Для стандартного фронтального погрузчика проход составляет 3,5-4 м, для узкопроходного штабелёра - 1,6-2,0 м. Это напрямую влияет на количество рядов, которые вмещает склад.

Посмотреть конфигурации под конкретные параметры помещения можно в разделе прямые стеллажи каталога Невилон.

Прямые стеллажи на производстве: верстачные зоны и хранение комплектующих

На производственных площадках прямые стеллажи решают две задачи: хранение материалов и заготовок в зоне подачи к станкам, и размещение инструмента и оснастки у рабочих мест.

В швейном производстве это рулоны ткани и фурнитура - нагрузка на полку здесь относительно невысокая, но важна глубина яруса под нестандартные рулоны длиной 150-180 см. В сварочном производстве на стеллажах хранят металлопрокат, электроды, сварочные маски - нагрузки значительно выше, и конструкция нередко усиливается дополнительными раскосами между стойками.

В пищевом производстве прямые стеллажи должны соответствовать санитарным требованиям: покрытие - порошковая эмаль или горячая оцинковка, исключающая коррозию во влажной среде. Полки - перфорированные или решётчатые для стока воды и циркуляции воздуха.

Для производства электроники актуальны антистатические покрытия и заземление конструкции - это отдельный параметр, который оговаривается на этапе технического задания.

Прямые стеллажи в архивах: нормативные требования и специфика

Архивный стеллаж прямой конструкции - это базовый элемент хранилища документов. По требованиям Приказа Росархива №77 от 31.07.2023 документы должны храниться на расстоянии не менее 15 см от пола, не менее 10 см от стен и перекрытий. Это задаёт минимальную высоту нижней полки и ограничивает высоту верхней.

Типовая архивная секция строится под хранение папок формата А4: глубина полки 400 мм, ширина секции 1000 мм, количество ярусов - от 5 до 7 в зависимости от высоты помещения. При высоте потолков 3 м без дополнительного оборудования реально разместить 6 полок с шагом 370-380 мм.

Для архивов с ограниченным доступом (медицинская документация, проектная и техническая документация постоянного хранения) предусматривают закрытые секции с дверцами. Это удорожает конструкцию, но обязательно там, где нормативные требования предписывают защиту от несанкционированного доступа.

Передвижные архивные системы - это прямые стеллажи на рельсовом основании. Они позволяют убрать межрядовые проходы: доступ к нужному ряду обеспечивается сдвигом секций. Плотность хранения при этом увеличивается вдвое по сравнению со стационарной системой - принципиально для архивохранилищ с ограниченной площадью.

Прямые стеллажи в офисе: нагрузка на пол и ограничения по высоте

В офисах прямые металлические стеллажи используют для хранения папок, оргтехники и расходных материалов. Здесь конструктивные требования мягче, чем на складе или производстве, но есть два параметра, которые часто игнорируют.

Первый - нагрузка на межэтажное перекрытие. В офисных зданиях расчётная нагрузка на перекрытие обычно составляет 400-600 кг/м². Если стеллаж с документами занимает площадь 1,5 м² и загружен на 800 кг, нагрузка на пол составит более 500 кг/м² - уже на границе допустимого. При проектировании архивных зон в офисе это нужно проверять по паспорту здания.

Второй - высота конструкции. Стеллаж выше 2,0 м требует анкеровки к стене или антиопрокидывательной связи между рядами. Без этого при боковой нагрузке (задели плечом, уронили папку) конструкция может потерять устойчивость. Для офиса это часто воспринимается как формальность, но страховой случай при опрокидывании стеллажа с документами - это уже административная ответственность.

Типичные ошибки при выборе прямого стеллажа

Большинство проблем возникает не при производстве стеллажа, а при постановке задачи. Вот что встречается чаще всего:

• Нагрузка считается «на глаз» без взвешивания реальных грузов. Коробки с документами, рулоны ткани, детали - их вес часто занижают в 1,5-2 раза.
• Высота яруса задаётся «с запасом» без учёта реального ассортимента. Это уменьшает количество полок и снижает полезный объём хранения.
• Не уточняется тип покрытия под условия среды. Обычная порошковая эмаль в помещении с влажностью выше 70% начинает корродировать через 2-3 года эксплуатации.
• Стеллаж не анкеруется к полу «чтобы не сверлить». При нагрузке выше 500 кг на секцию и высоте от 2 м это прямой риск опрокидывания.
• Глубина полки берётся стандартная без замера реального груза. Для паллет 1200×800 мм нужна глубина яруса минимум 1100 мм - иначе паллета выступает за габарит.

Частые вопросы

Чем прямой стеллаж отличается от криволинейного с точки зрения нагрузки?

В прямой конструкции вертикальная нагрузка передаётся на стойки без эксцентриситета - стойка работает в чистом сжатии. В криволинейных секциях часть нагрузки уходит в изгиб, что снижает несущую способность при одинаковом сечении металла.

Как рассчитать количество ярусов для архивного стеллажа?

Из высоты помещения вычитают 15 см (нижний зазор от пола по нормативу) и 10 см (верхний зазор от перекрытия). Оставшуюся высоту делят на высоту яруса с учётом толщины полки. При высоте потолков 3 м и ярусе 380 мм получается 6-7 полок.

Нужна ли анкеровка к полу при высоте стеллажа 1,8 м?

При высоте до 2,0 м и нагрузке до 300 кг на секцию анкеровка не всегда обязательна конструктивно, но рекомендуется при расположении в проходных зонах. Выше 2,0 м анкеровка или связь между рядами обязательна вне зависимости от нагрузки.

Можно ли нагружать прямой стеллаж выше паспортного значения?

Нет. Паспортная нагрузка - это расчётная граница, заложенная производителем с учётом коэффициента запаса. Превышение ведёт к деформации балок и стоек, которая накапливается постепенно и заметна не сразу. Через 6-18 месяцев эксплуатации с перегрузкой балки начинают прогибаться сверх допустимого, стойки теряют вертикаль.

Что такое нагрузка на секцию и чем она отличается от нагрузки на полку?

Нагрузка на полку - это максимальный вес груза на одной горизонтальной плоскости. Нагрузка на секцию - суммарная нагрузка на всю вертикальную конструкцию между двумя стойками, включая все полки. Секция из 6 полок по 100 кг каждая не всегда выдержит 600 кг суммарно: у стоек есть собственное ограничение по несущей способности.

Источники

• ГОСТ Р 56356-2015 Стеллажи металлические для архивов. Технические условия, 2015 - нормативные требования к нагрузке на секцию и допустимому прогибу балки архивного стеллажа.
• Приказ Росархива №77 от 31.07.2023, 2023 - требования к расстояниям от стен, пола и перекрытий при размещении документов на архивных стеллажах.
